產品名稱：磁滯測功機

產品介紹：

磁滯測功機適用于中小力矩而轉速較高的電機測試，如起動電機恒力矩帶載起動、異步電動機、小功率直流電機、串激電機及電動工具行業等。尤其適合于測試各種微特電機的動態特性曲線。

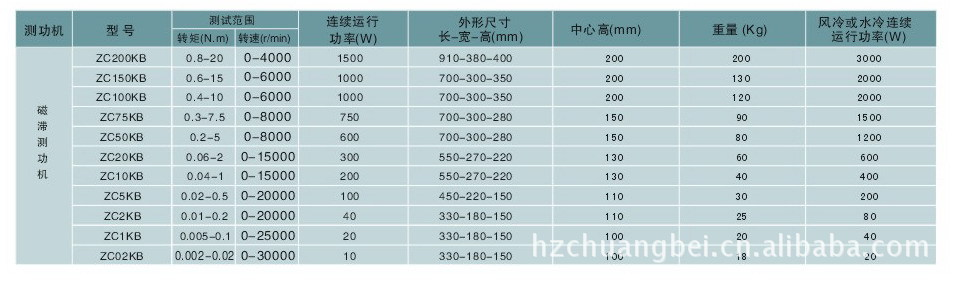

●轉矩范圍：0.002～20N.M,轉速0～30000r/min
●精度：轉矩≤±0.5%，轉速≤±0.2%

◆應用場合：單相異步電機（洗衣機電機、油煙機電機、風扇電機、空調電機、壓縮機電機）、罩極電機、直流電機、串極電機、電動工具、三相電機、同步電機、調速電機、步進電機、雨刮器電機、搖窗電機、汽車暖風電機、摩托車起動電機等。

一、原理：


磁滯測功機的原理：

磁滯測功機是由帶齒極定子、空心磁滯杯轉子、激磁線圈、底板等組成，當磁滯測功機內部線圈通過電流時則產生磁力線，并形成磁回路而產生轉矩，改變激磁電流即可改變測功機滯動轉矩從而達到控制負載轉矩的目的完成對負載特性的測試。

磁滯測功機的特點：
1、轉子為空心杯形結構，適用于低速和中高速電機；
2、測試精度高，靈敏度高，負載轉矩穩定性和測試重復性好；
3、無電刷滑環結構，氣隙中無磁粉摩擦,使用壽命超長

磁滯測功機的主要性能：

1、測試數據均數字顯示并可送到微機，采樣、畫曲線和打??；
2、采用高精度負載傳感器；穩定性好，使用壽命長等特點；
3、整機靈敏度高，負載轉矩穩定性和測試重復性好；
4、僅調節勵磁電流便可控制負載的大??；
5、軟件操作簡單易學，并可實現手動、自動、定點等測試方式，測試結果可進行曲線比較，并可將數據導入Word及Excel；
6、直流電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試；
7、測功機三維調節臺可方便安裝電機，實現快速裝夾。

磁滯測功機的系統功能：
1、可以電腦上控制電機的開關操作；
2、系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存，以便手工記錄；
3、系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉（或設定值）的特性曲線；
4、系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行；
5、測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整；
6、曲線比較：可以同時讓5臺電機的測試曲線放在同一界面下比較，曲線坐標值、曲線坐標參數可以修改，每臺電機的測試曲線顏色可以修改，比較后的曲線力圖可以打印；
7、額定扭矩實驗精度：±0.5%；

8、測功范圍:0.002Nm-200Nm
